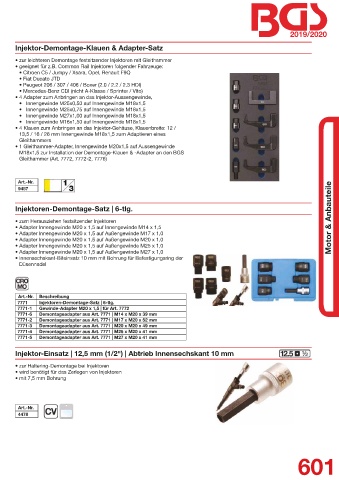

Injektor-Demontage-Klauen & Adapter-Satz

• zur leichteren Demontage festsitzender Injektoren mit Gleithammer
• geeignet für z.B. Common Rail Injektoren folgender Fahrzeuge:
• Citroen C5 / Jumpy / Xsara, Opel, Renault F9Q
• Fiat Ducato JTD
• Peugeot 206 / 307 / 406 / Boxer (2.0 / 2.2 / 2.3 HDI)
• Mercedes-Benz CDI (nicht A-Klasse / Sprinter / Vito)
• 4 Adapter zum Anbringen an das Injektor-Aussengewinde,
• Innengewinde M25x0,50 auf Innengewinde M18x1,5
• Innengewinde M25x0,75 auf Innengewinde M18x1,5
• Innengewinde M27x1,00 auf Innengewinde M18x1,5
• Innengewinde M16x1,50 auf Innengewinde M18x1,5
• 4 Klauen zum Anbringen an das Injektor-Gehäuse, Klauenbreite: 12 /
13,5 / 16 / 26 mm Innengewinde M18x1,5 zum Adaptieren eines
Gleithammers
• 1 Gleithammer-Adapter, Innengewinde M20x1,5 auf Aussengewinde
M18x1,5 zur Installation der Demontage-Klauen & -Adapter an den BGS
Gleithammer (Art. 7772, 7772-2, 7776)

Art.-Nr.
9457

Injektoren-Demontage-Satz | 6-tlg.

• zum Herausziehen festsitzender Injektoren Motor & Anbauteile
• Adapter Innengewinde M20 x 1,5 auf Innengewinde M14 x 1,5
• Adapter Innengewinde M20 x 1,5 auf Außengewinde M17 x 1,0
• Adapter Innengewinde M20 x 1,5 auf Außengewinde M20 x 1,0
• Adapter Innengewinde M20 x 1,5 auf Außengewinde M25 x 1,0
• Adapter Innengewinde M20 x 1,5 auf Außengewinde M27 x 1,0
• Innensechskant-Biteinsatz 10 mm mit Bohrung für Befestigungsring der
Düsennadel

Art.-Nr. Beschreibung
7771 Injektoren-Demontage-Satz | 6-tlg.
7771-1 Gewinde-Adapter M20 x 1,5 | für Art. 7772
7771-6 Demontageadapter aus Art. 7771 | M14 x M20 x 39 mm
7771-2 Demontageadapter aus Art. 7771 | M17 x M20 x 52 mm
7771-3 Demontageadapter aus Art. 7771 | M20 x M20 x 49 mm
7771-4 Demontageadapter aus Art. 7771 | M25 x M20 x 41 mm
7771-5 Demontageadapter aus Art. 7771 | M27 x M20 x 41 mm

Injektor-Einsatz | 12,5 mm (1/2") | Abtrieb Innensechskant 10 mm

• zur Haltering-Demontage bei Injektoren
• wird benötigt für das Zerlegen von Injektoren
• mit 7,5 mm Bohrung

Art.-Nr.
4478

601
