Page 365 - bgs_technick

201 /20

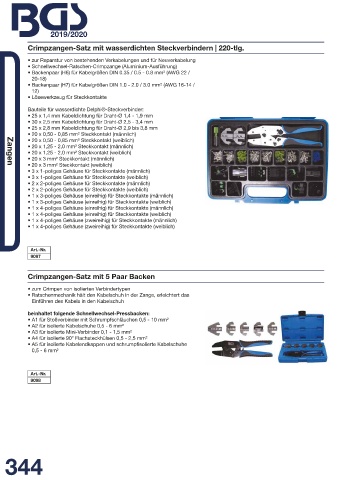

Crimpzangen-Satz mit wasserdichten Steckverbindern | 220-tlg.

• zur Reparatur von bestehenden Verkabelungen und für Neuverkabelung
• Schnellwechsel-Ratschen-Crimpzange (Aluminium-Ausführung)
• Backenpaar (H6) für Kabelgrößen DIN 0.35 / 0.5 - 0.8 mm² (AWG 22 /
20-18)
• Backenpaar (H7) für Kabelgrößen DIN 1.0 - 2.0 / 3.0 mm² (AWG 16-14 /
12)
• Lösewerkzeug für Steckkontakte

Bauteile für wasserdichte Delphi®-Steckverbinder:
• 25 x 1,4 mm Kabeldichtung für Draht-Ø 1,4 - 1,9 mm
• 30 x 2,5 mm Kabeldichtung für Draht-Ø 2,5 - 3,4 mm
• 25 x 2,8 mm Kabeldichtung für Draht-Ø 2,9 bis 3,8 mm
• 20 x 0,50 - 0,85 mm² Steckkontakt (männlich)
• 20 x 0,50 - 0,85 mm² Steckkontakt (weiblich)
• 20 x 1,25 - 2,0 mm² Steckkontakt (männlich)
• 20 x 1,25 - 2,0 mm² Steckkontakt (weiblich)
• 20 x 3 mm² Steckkontakt (männlich)
• 20 x 3 mm² Steckkontakt (weiblich)
Zangen
• 3 x 1-poliges Gehäuse für Steckkontakte (männlich)
• 3 x 1-poliges Gehäuse für Steckkontakte (weiblich)
• 2 x 2-poliges Gehäuse für Steckkontakte (männlich)
• 2 x 2-poliges Gehäuse für Steckkontakte (weiblich)
• 1 x 3-poliges Gehäuse (einreihig) für Steckkontakte (männlich)
• 1 x 3-poliges Gehäuse (einreihig) für Steckkontakte (weiblich)
• 1 x 4-poliges Gehäuse (einreihig) für Steckkontakte (männlich)
• 1 x 4-poliges Gehäuse (einreihig) für Steckkontakte (weiblich)
• 1 x 4-poliges Gehäuse (zweireihig) für Steckkontakte (männlich)
• 1 x 4-poliges Gehäuse (zweireihig) für Steckkontakte (weiblich)

Art.-Nr.
9097

Crimpzangen-Satz mit 5 Paar Backen

• zum Crimpen von isolierten Verbindertypen
• Ratschenmechanik hält den Kabelschuh in der Zange, erleichtert das
Einführen des Kabels in den Kabelschuh
beinhaltet folgende Schnellwechsel-Pressbacken:
• A1 für Stoßverbinder mit Schrumpfschläuchen 0,5 - 10 mm²
• A2 für isolierte Kabelschuhe 0,5 - 6 mm²
• A3 für isolierte Mini-Verbinder 0,1 - 1,5 mm²
• A4 für isolierte 90° Flachsteckhülsen 0,5 - 2,5 mm²
• A5 für isolierte Kabelendkappen und schrumpfisolierte Kabelschuhe
0,5 - 6 mm²

Art.-Nr.
9098

344
